鋳造シミュレーション
ABOUT
鋳物・ダイカスト品の品質アップをシミュレーションで支援
課題を解決するにはどのような問題が起こっているかを正確に把握する必要があります。しかし、鋳造においては鋳型の内部で状況が進行するため問題を正確に把握することが難しくなります。
JSCASTは、シミュレーションを使って鋳型内部で溶湯がどのように流れ充填していくか、充填完了後にどのように凝固していくかを可視化する事で鋳造欠陥の発生が予測可能となり、最適な鋳造方案をコンピュータ上で検討できます。
PROBLEM
鋳造においてこんな課題はありませんか？
- 実際に作って品質チェックをするしかなく時間もお金もかかる…
- なぜ欠陥になるのかがわからない…
- 鋳造の欠陥が出たあとの対策費用にコストがかかる…
- シミュレーションを試してみたいが操作が難しそう…
SOLUTION
こんなお悩みをJSCASTが解消します！
超高速解析
グラフィックボートGPUで計算実行により超高速化を実現。
JSCASTは、NVIDIA社のグラフィックスカードを活用することで大型重力鋳造モデルで約19倍、大型ダイカストモデルでは約7倍の高速化が可能になりました。
数日かかっていた解析計算の結果が、その日のうちに確認することができます。
複数の案も短時間で検証が可能です。
さまざまな評価方法
高精度、豊富な機能による多方面からの検証。
解析の計算は、長年の技術の蓄積により高い精度で出力されます。
様々な機能、評価方法により、さまざまな鋳造方法や欠陥の予測に対応しています。
また、画面上のメニューに沿って作業を進めることで、いくつかのステップだけで解析を実行することができます。
簡単操作
早期立ち上げ＆手厚いサポート。
7つのステップで解析の実行、評価が可能なわかりやすいインターフェイスとなっています。導入時の教育も、ほとんどのお客様に1日でご利用をスタートいただいています。
入後のサポートについても、数多くの実績を持つ経験豊富な担当者が対応させていただきます。
現場での運用においては、外部の鋳造コンサルタントとも協業しており、そちらからのご支援も可能です。
また、英語・中国語での表示にも対応しており、海外拠点での運用も可能です。
FUNCTION
主な機能
JSCASTが提供する主要な機能についてご紹介します。

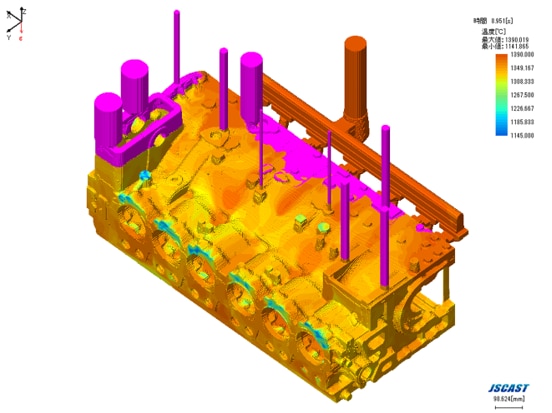

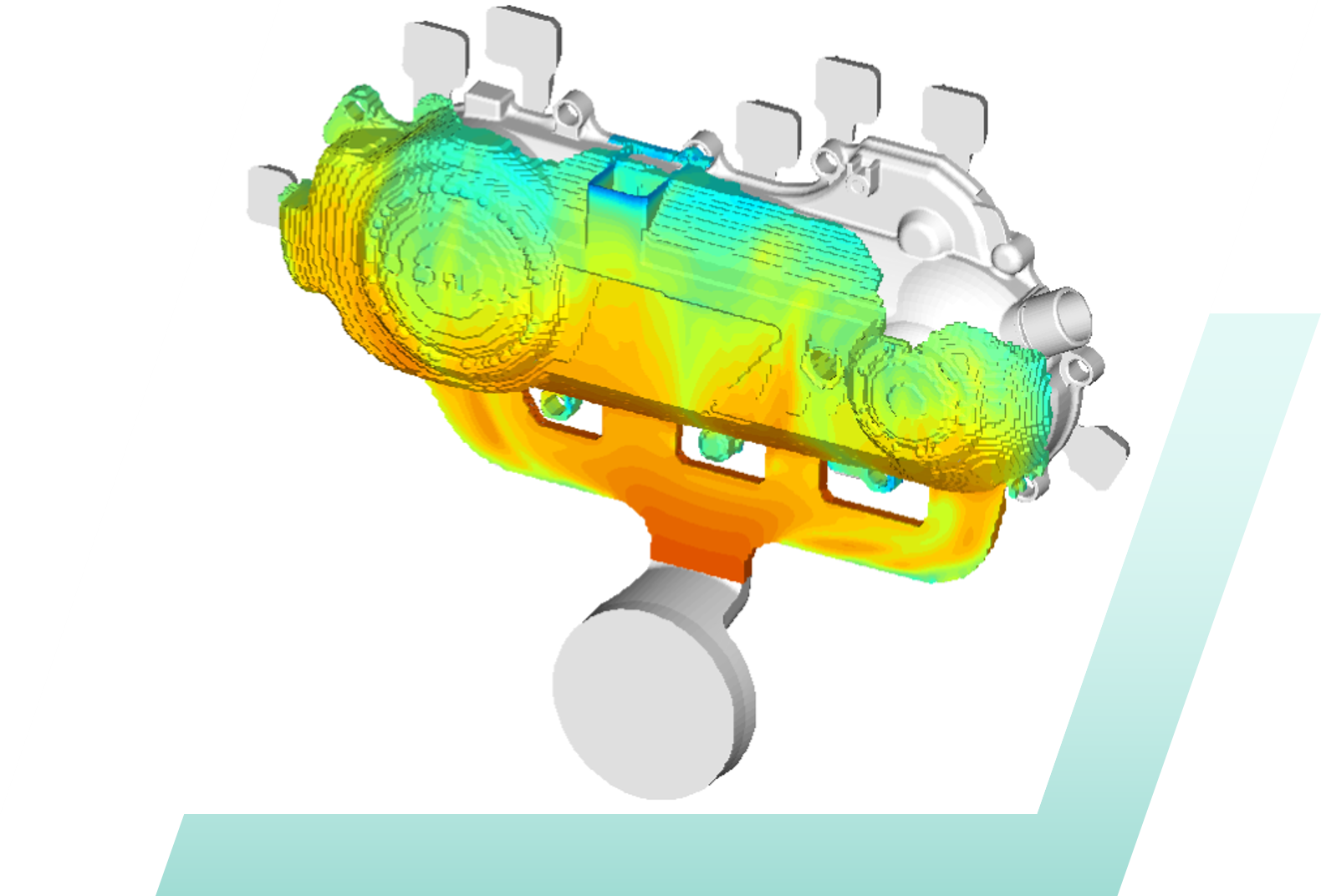

温度分布
指定した時間の溶湯の状態（速度、圧力、温度 等）を確認できます。
流れ方、最終充填位置を見ることで方案設計の妥当性検証および、湯回り不良、ガス巻き込みなどの欠陥予測が行えます。

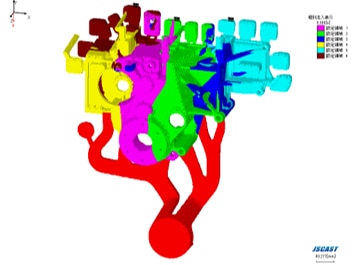

ゲート（堰）別流入表示
各ゲート（堰）から入った溶湯がどのように充填されていくかを色分けして表示します。
充填パターンを視覚的に判断でき、堰位置やあがり、押湯位置などの方案設計に役立ちます。

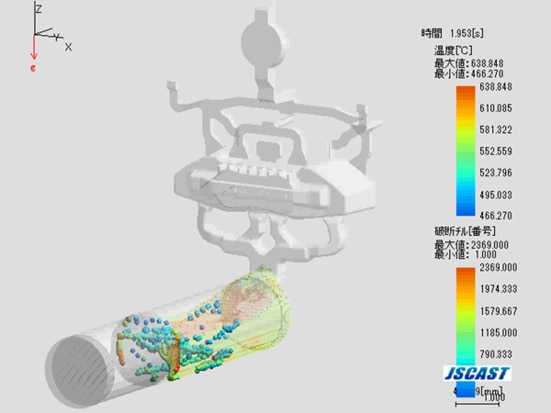

スリーブ内溶湯挙動
（破断チル表示）
製品部だけでなくスリーブ内の溶湯の挙動も含めて総合的に検証が可能です。
注湯時に生じる破断チルの混入とその挙動、到達点を可視化することができます。

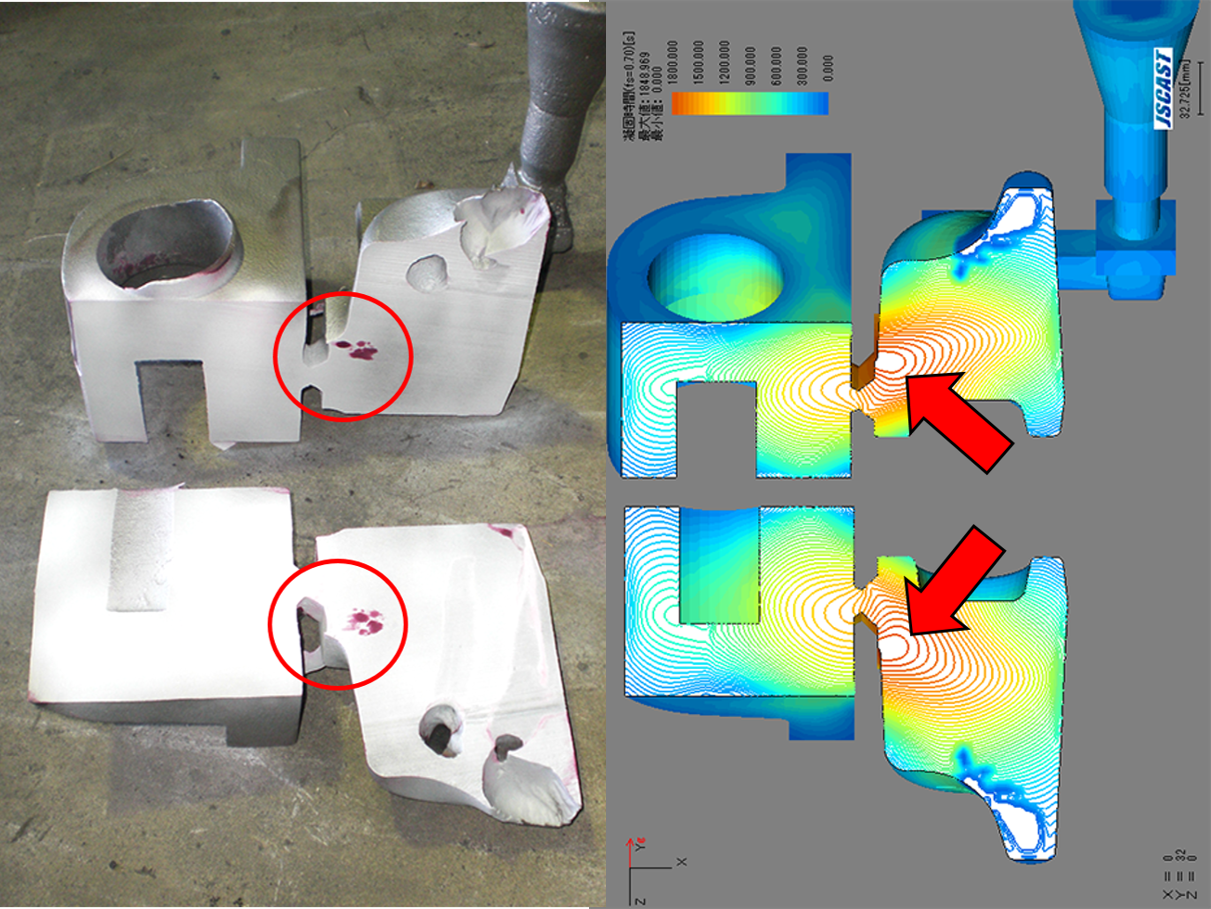

引け巣欠陥予測
よく用いられる等凝固時間曲線とG/√R断面表示、引け部の定量予測などが可能です。
等凝固時間曲線では、閉ループ位置に着目して引け巣を予測します。
G/√Rは、あるしきい値以下で絞って表示される領域に高いリスクがあります。

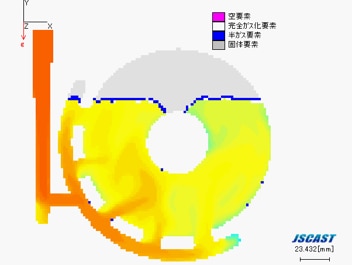

消失模型鋳造オプション
フルモールド鋳造など砂型の中にある発泡模型の熱分解と溶湯の充填挙動を解析することができます。
溶湯と発泡模型は、模型がガス化した層により接触することはなく充填される様子が再現されています。フィルターや減圧も考慮可能です。
高速モジュールオプション
従来のCPUではなくグラフィックスカード（GPU）で計算を行っています。
GPUはゲームなどの決まった範囲の単純な処理を複数のコアで高速に処理できるようになっています。
この技術を応用することで高速計算を実現しました。
その他、多数の機能・オプションがございます。
オンラインによるデモ・商品説明にてご紹介いたしますので、まずはお気軽に弊社までお問い合わせください。
鋳造の品質アップを
シミュレーションで支援します
FLOW
ご利用の流れ
クオリカは、お客様の課題・目的をヒアリングしながら最適なサービスを提案いたします。

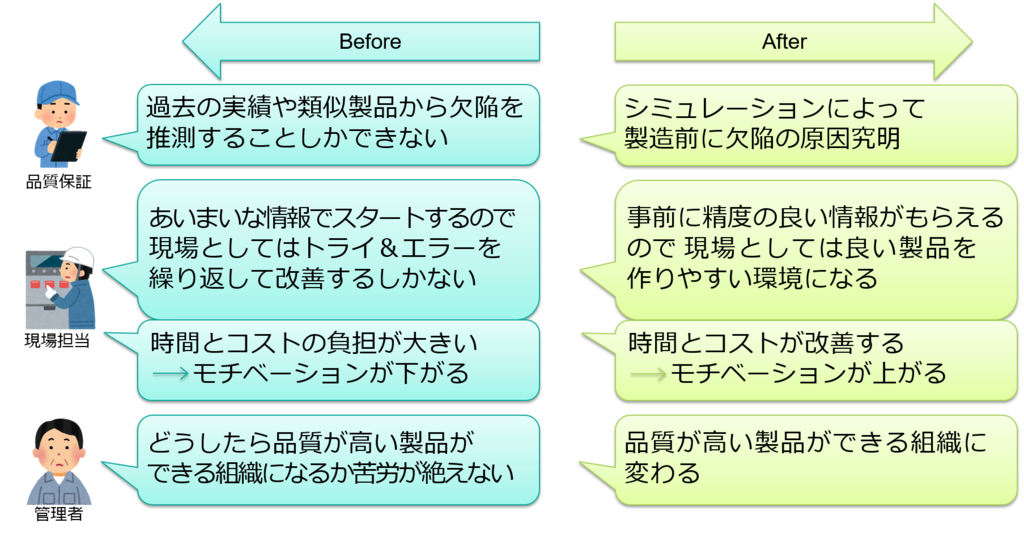

- シミュレーションを使い始める前と後
鋳造業の業務改善と品質向上をしっかりとサポートいたしますので、お気軽にご相談ください。
STEP
01
資料請求・お問い合わせ
STEP
02
オンラインによるデモ・商品説明
STEP
03
ご契約
STEP
04
ハード調達
すでにお持ちの場合は不要です。弊社からのご購入も可能です。
STEP
05
トレーニング
STEP
06
ご利用開始
PRICE
料金例
JSCASTの導入にかかる費用の目安は次の通りです。
実際の費用はご要望等に応じて変動いたしますので、詳細はご相談ください。
ライセンスは以下のいずれかのプランをご選択ください。
サブスクリプションライセンス
128万円 / 年
・1年間の利用契約となります。
・契約終了後は解析計算をご利用できなくなります。
・ほぼすべてのオプションがご利用になれます。
（凝固物性計算モジュールは別途費用が掛かります）
買い取りライセンス
690万円～ / 推奨構成の場合
・本体に加え、必要なオプションを選択いただきます。
・契約終了後もご利用になれます（一部オプションを除く）
問い合わせ、ライセンスの再発行 等はできかねます。
・オプションについての詳細はお問い合わせ下さい。
操作教育
9万円～ / 1日 Web開催
・一般的な操作に関する教育です。
・導入時に受講されることを推奨します。
受託解析サービス
35万円～ / 1解析
・弊社にて解析を行い、結果をご報告します。
・正式なお見積は詳細のお打ち合わせ（鋳造条件、データの有無 等）の後に発行いたします。
・受託解析サービスのご利用の流れはこちらへ。
- 表示価格は税抜きです。
FAQ
よくある質問
他社との違いは何ですか？
JSCASTは、他社よりも先駆けGPGPUを活用した超高速解析により、湯流れ解析や凝固解析を最大で約19倍高速化できます。さらに、リリースから40年の実績があり、開発当初からX線観察による精度検証を行ってきましたので、信頼性が非常に高いことが特徴です。契約形態も柔軟で、買取ライセンスに加えてサブスクリプションプランをご用意しており、初期費用を抑えて導入することが可能です。また、海外200社以上の導入実績があり、グローバル対応も万全です。
複数の計算を並行して実行できますか？
はい、可能です。JSCASTのライセンスはパソコン1台に付与する形態ですが、そのパソコン上であれば複数の解析計算を同時に実行できます。さらに、作成済みのプロジェクトを自動で逐次処理する機能も備えています。リモートデスクトップを利用して遠隔地から操作することも可能です。（リモート接続は貴社内のセキュリティポリシーに従ってご利用ください）
高速モジュールを利用するとどのような効果がありますか？
高速モジュールを利用することで、解析速度が最大で約19倍向上します。これにより、解析業務の時間短縮が可能となり、複数の方案を検証したり、大規模な解析を実施したりすることが容易になります。また、従来は計算時間の制約で困難だった複雑な形状や詳細なメッシュの解析も実現できます。
海外拠点で利用できますか？
はい、海外拠点でもご利用いただけます。中国、台湾、タイ、トルコに販売代理店があり、現地法人を通じて購入することが可能です。海外での導入実績は約200社にのぼり、グローバルでの運用にも対応しています。
試用や一時的な利用はできますか？
ご購入を検討されている場合には、試用や一時的な貸出について調整を検討いたします。費用や条件については、詳細をご相談のうえでご案内いたしますので、お気軽にお問い合わせください。
推奨されるハードウェア構成はありますか？
高速モジュールをご利用いただくには、対応するグラフィックボードが必要です。弊社ではIntel系CPUとNVIDIA系GPUで検証を行っています。詳細な推奨構成については、資料ダウンロードよりご確認ください。
導入後のサポートはどのようになっていますか？
導入後は、専門のヘルプデスクが運用に関するご質問やご相談に対応いたします。平日営業時間内であれば、当日中に一次対応を行う体制を整えています。また、毎年のバージョンアップや随時のアップデートをご提供し、ユーザー限定のイベントやキャンペーンにもご参加いただけます。
